Illustrator・Photoshopデータ入稿の注意点

MacintoshまたはWindowsでのIllustrator・Photoshopでのデータ入稿が可能です。
印刷・加工用のデータはご注文の際にメールで入稿してください。

印刷・加工用のデータは
ご注文完了後にメールでご入稿ください

対応バージョン
Adobe Ilustrator:8.0J / 9.0J / 10.0J / CS / CS2 / CS3 / CS4 / CS5 / CS6 / CC(2017まで)
Adobe Photoshop:5.0J / 6.0J / 7.0J / CS / CS2 / CS3 / CS4 / CS5 / CS6 / CC(2017まで)
お送りいただきたい内容:ご注文番号・お名前・電話番号・Emailアドレス

メールの送り先 webmaster@winged-wheel.co.jp

DropboxやGoogle Driveなどのオンラインストレージサービス(クラウドサービス)での入稿は、
お引き受けしておりませんので予めご了承ください。

Illustrator のデータで入稿の場合


Illustrator でデータ入稿される場合の注意点や、データ作成用テンプレートをご案内しております。
スムーズに制作に入らせていただくため、必ず一通りお目通しください。

印刷データ用テンプレートのダウンロードについて
印刷データのサイズについて
色の設定について
活版・箔・エンボスデータの作成について
印刷可能な線幅について
画像配置について
文字について
紙の端にかかるデザインについて
入稿データのチェック項目


印刷データ用テンプレートのダウンロードについて

各画像をクリックするとダウンロード一覧のページが別タブで開きます。

データを作成されるときは使用する商品の正しいサイズで作成してください。
印刷不可部分や貼り合わせ位置などもご確認いただけますので、トラブルを回避するためにも、こちらを利用していただくことをおすすめしています。
また、他社様のテンプレートを流用されますと、同サイズの商品でも仕様の違いによる不具合が発生する可能性がございますので、お避けくださいますようお願いいたします。

※ファイルは Illustrator(AI)形式となっておりますが、Photoshop で開いて使用していただくことが可能です。
開く方法は下記の「Photoshop での印刷データ用テンプレートの開き方」を参照してください。



印刷データのサイズについて

データを作成されるときは使用する商品の正しいサイズで作成してください
弊社にて各サイズの印刷データ用テンプレートをご用意しています。
印刷不可部分や貼り合わせ位置などもご確認いただけますので、トラブルを回避するためにも、こちらを利用していただくことをお薦めしています。
また、他社様のテンプレートを流用されますと、同サイズの商品でも仕様の違いによる不具合が発生する可能性がございますので、お避けくださいますようお願いいたします。

印刷データのサイズ



色の設定について

データのカラー設定は、CMYKのいずれかに置き換えて作成してください。
1色または2色で印刷の場合は、K(ブラック)またはC(シアン)に置き換えてください。 箔部分やエンボス部分はM(マゼンタ)100%で作成をお願いします。
また、活版印刷の場合はアミ(濃度1〜99%)の表現ができませんので設定は100%にしてください。

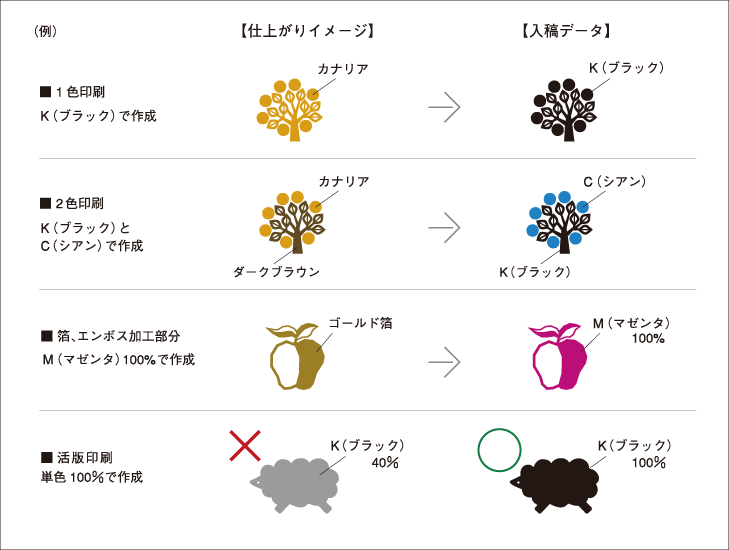

色の置き換え

置き換え例

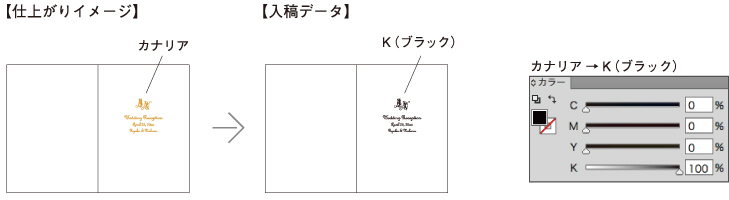

■1色印刷

データはK(ブラック)で作成し、注文時の印刷色をカナリアで指定します。

1色印刷の設定について

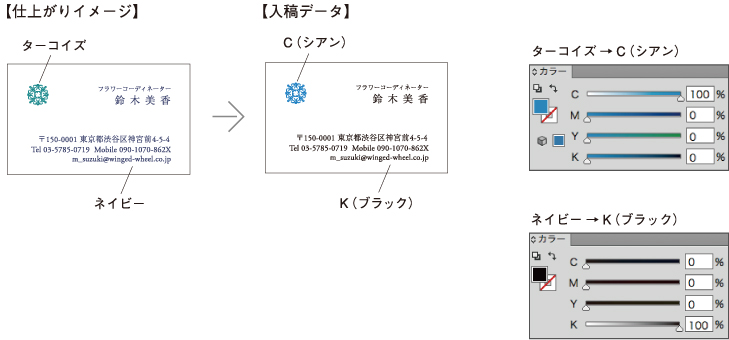

■2色印刷

データはC(シアン)とK(ブラック)で作成し、注文時の印刷色をそれぞれターコイズとネイビーで指定します。

2色印刷の設定について

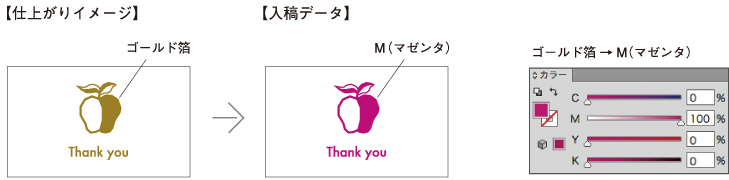

■箔、エンボス加工部分

データはM(マゼンタ)100%で作成し、注文時に箔色をゴールドで指定します。

箔、エンボス加工部分の設定について

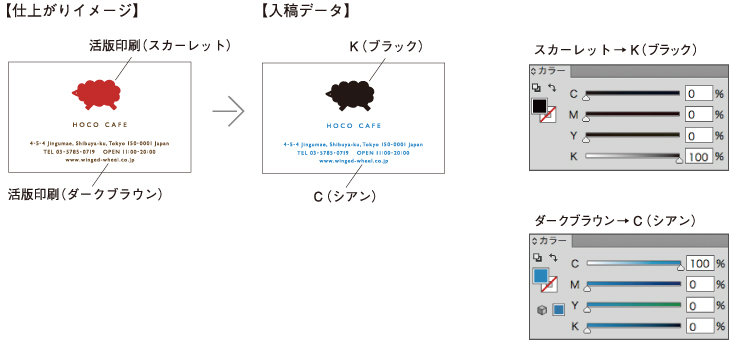

■活版印刷

濃度の設定は100%にしてください。置き換える色は上記の1色・2色と同じです。

活版印刷の設定について


活版・箔・エンボスのデータ作成について

データは単色(100%)で作成してください。
活版・箔・エンボスではグレースケール・アミ(濃度1%〜99%)は表現できないためお使いいただけません。

文字のサイズは6pt以上、イラストなどの線の幅は0.2pt以上で作成してください。
小さいと潰れる可能性がございます。(スクリプト体などの細い部分もご注意ください。)

画像を配置される場合は、カラーモード:モノクロ2階調、解像度:1200dpiが推奨です。

ベタ面が多いデザインはムラがでますので一度ご相談ください。

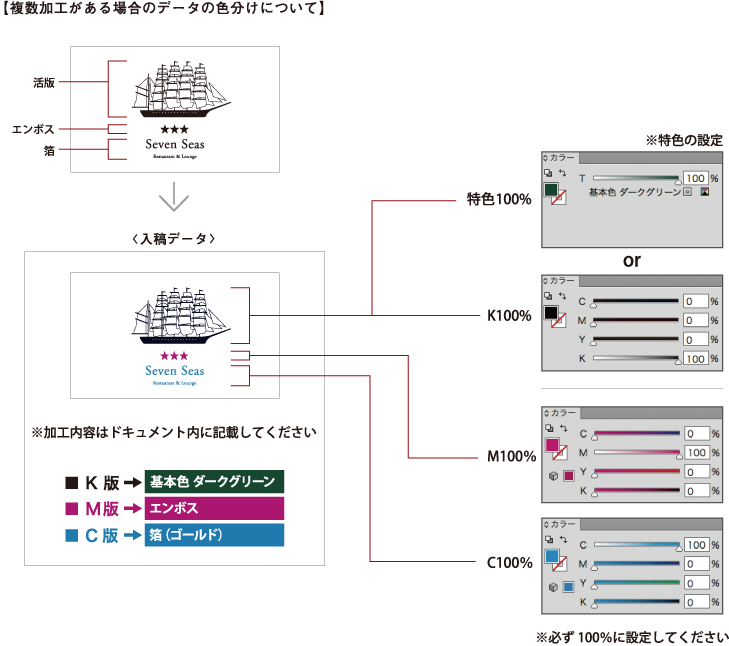

複数の加工がある場合は下記のように色を分けてください。

複数加工時のデータの色分けについて


印刷可能な線幅について

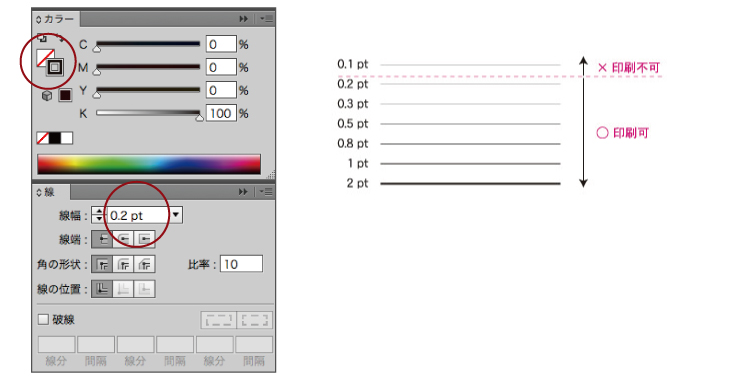

パスで作成された線幅(太さ)は0.2pt以上で作成してください。
線は画面やプリントアウトで見るより実際は細く印刷されます。また、アミの濃度によっては消えてしまいますのでご注意ください。

線の太さは0.2pt以上

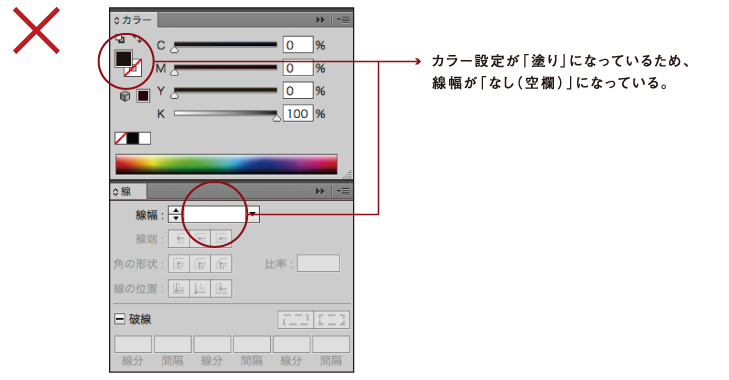

また、以下の設定になっている場合、画面上や家庭用プリンターで線が表現されていても、印刷機では印刷されません。
必ずカラー設定を「線」にして、線幅を0.2pt以上に設定してください。

線の太さは0.2pt以上


画像配置について

画像を配置される場合は以下の仕様を推奨します。
モード:CMYKカラー(CMYK4色印刷の場合) または グレースケール(1色印刷の場合)
画像解像度:350dpi
サイズ:原寸サイズ

上記以外の画像を配置されている場合、品質の保証ができかねます。ご注意ください。

Adobe Photoshopでの画像の設定については「解像度とカラーモードについて」、カラー画像からグレースケール画像への変換方法は「RGB・CMYKの画像を1色にする方法」のページを参照してください。


複数加工時のデータの色分けについて

モニター上で鮮やかな色で表示されていた色が、印刷の段階でCMYKに置き換えられると、濁ったくすんだ色になってしまう場合があります。
(特に、鮮やかな緑や青によく起こります。)


複数加工時のデータの色分けについて

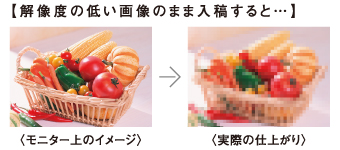

モニター上ではきれいに見えていた画像でも、印刷すると粗くギザギザの目立つ画像となります。
文字などは判読が不可能になる場合もあります。

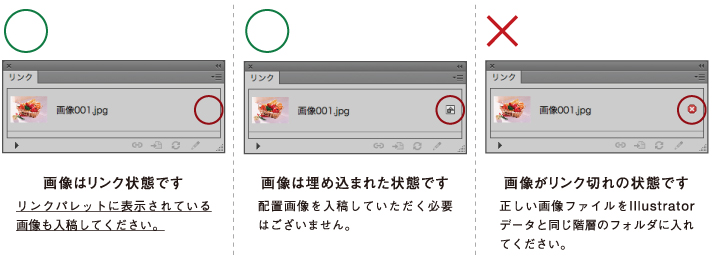

画像はリンク画像または、埋め込み画像のどちらでもご入稿いただけます。

埋め込み画像は画像点数が多い場合、ファイルサイズが増大するためお薦めできません。
リンクで配置の場合、Illustratorデータと配置画像データは同じ階層のフォルダに入れてください。

埋め込み画像


文字について

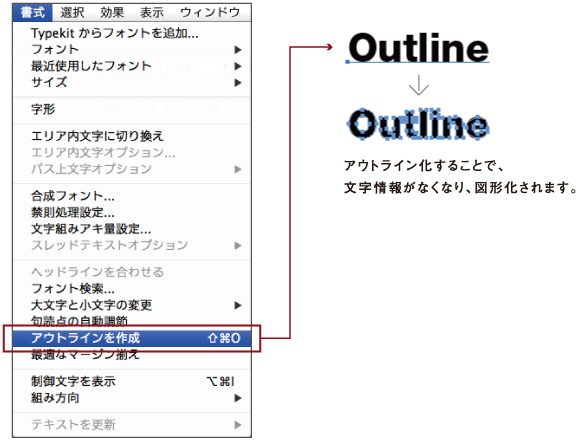

文字はすべてアウトライン化してください。
文字をアウトライン化をされていない場合、文字が正しく表示されなかったり、文字化けをおこしたりします。

【文字のアウトライン作成方法】「書式」メニュー→「アウトラインを作成」

文字のアウトライン化

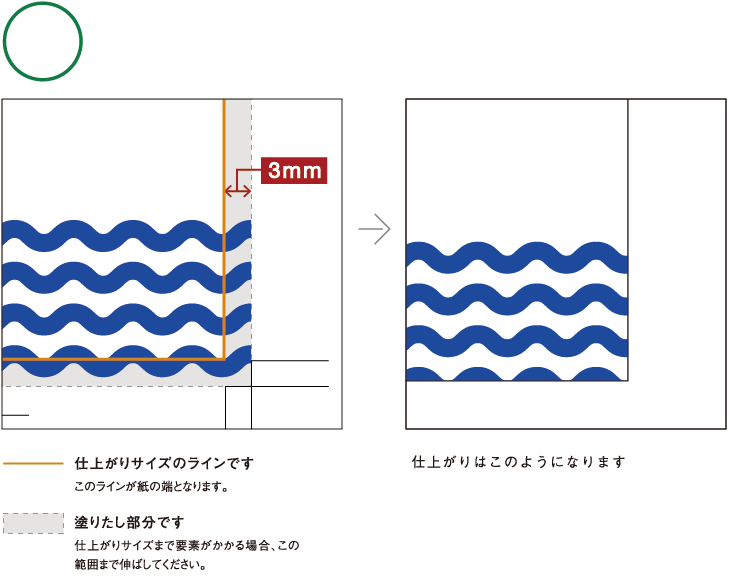

紙の端にかかるデザインについて

印刷可能範囲内で商品の端にかかるデザインの場合、
商品端より外側に3mm長く出るように塗りたしを作成してください。

塗り足しの付け方1

塗り足しの付け方2


端にかかる部分が大きなベタ、また広範囲にかかるデザインの場合、印刷できないこともあります。


イラストレーター入稿データのチェック項目

印刷・加工用のデータは
ご注文完了後にメールでご入稿ください

対応バージョン
Adobe Ilustrator:8.0J / 9.0J / 10.0J / CS / CS2 / CS3 / CS4 / CS5 / CS6 / CC(2017まで)
Adobe Photoshop:5.0J / 6.0J / 7.0J / CS / CS2 / CS3 / CS4 / CS5 / CS6 / CC(2017まで)
お送りいただきたい内容:ご注文番号・お名前・電話番号・Emailアドレス

メールの送り先 webmaster@winged-wheel.co.jp

DropboxやGoogle Driveなどのオンラインストレージサービス(クラウドサービス)での入稿は、
お引き受けしておりませんので予めご了承ください。

Photoshop のデータで入稿の場合


Photoshop でデータ入稿される場合の注意点や、データ作成用テンプレートをご案内しております。
スムーズに制作に入らせていただくため、必ず一通りお目通しください。

印刷データ用テンプレートのダウンロードについて
Photoshopでの印刷データ用テンプレートの開き方
弊社のテンプレートを使用せず新規でデータ作成する場合
解像度とカラーモードについて
色の設定について
仕上がりサイズの罫線について
印刷可能な線幅について
文字について
紙の端にかかるデザインについて
入稿データのチェック項目


印刷データ用テンプレートのダウンロードについて

各画像をクリックするとダウンロード一覧のページが別タブで開きます。

データを作成されるときは使用する商品の正しいサイズで作成してください。
印刷不可部分や貼り合わせ位置などもご確認いただけますので、トラブルを回避するためにも、こちらを利用していただくことをおすすめしています。
また、他社様のテンプレートを流用されますと、同サイズの商品でも仕様の違いによる不具合が発生する可能性がございますので、お避けくださいますようお願いいたします。

※ファイルは Illustrator(AI)形式となっておりますが、Photoshop で開いて使用していただくことが可能です。
開く方法は下記の「Photoshop での印刷データ用テンプレートの開き方」を参照してください。

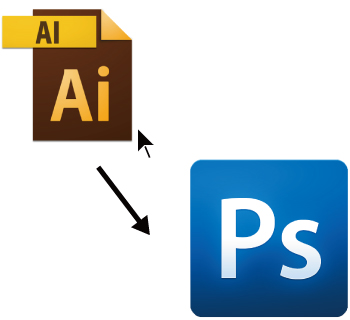

Photoshopでの印刷データ用テンプレートの開き方

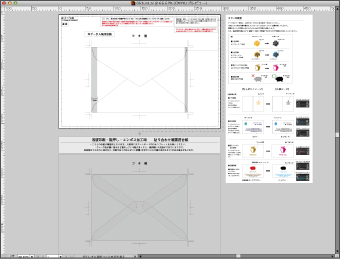

Photoshopでのテンプレートの開き方1

上項目の各ページから、ご使用になるサイズの印刷データ用テンプレートをダウンロードしてください。

ファイルはIllustrator(AI)形式となっておりますが、こちらのファイルをPhotoshopで開いてください。

Illustrator(AI)形式のファイルをPhotoshopで開くと、「PDFの読み込み」というウインドウが表示されますので、下の「解像度とカラーモードについて」の項目に沿って印刷・加工の仕様に該当する内容を入力してください。


Photoshopでのテンプレートの開き方2

ファイルが開きますと、仕上がりサイズの線や印刷不可範囲などを記したレイヤーが表示されます。位置の目安としてください。

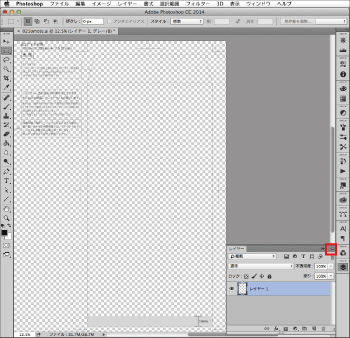

背景が透明になっているため、罫線や文字が見えにくくなっています。背景色を白くすると見えやすくなります。「レイヤー」ウインドウのメニューをクリックして開いてください。

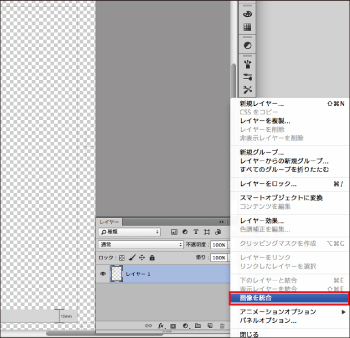

Photoshopでのテンプレートの開き方3

「画像を統合」を選択してクリックしてください。


Photoshopでのテンプレートの開き方4

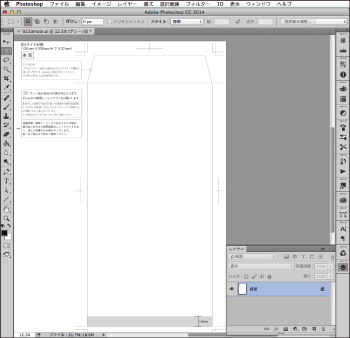

背景が白くなり、線などがあるレイヤーが見やすくなります。

印刷内容を作成していく場合、この元々あるレイヤーとは別のレイヤーに作成してください。



▲「Photoshopのデータで入稿の場合」に戻る

弊社のテンプレートを使用せず新規でデータ作成する場合

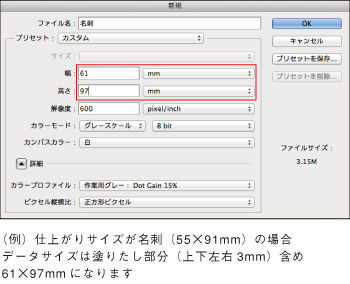

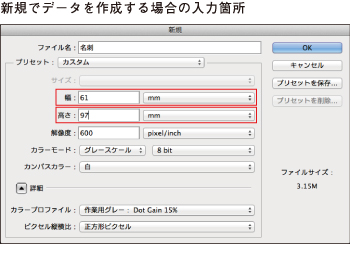

新規でデータ作成する場合1

メニューから【ファイル】→【新規】を選択し、ファイルの設定のウインドウに必要な情報を入力します。

希望の印刷・加工方法により「幅」「高さ」に数値を入力してください。

※紙の端にかかるデザインの場合は、「幅」「高さ」それぞれに仕上がりサイズ+ 6mm(上下左右3mmずつ分)の数値を入力してください。

「解像度」「カラーモード」については次の「解像度とカラーモードについて」をご確認ください。

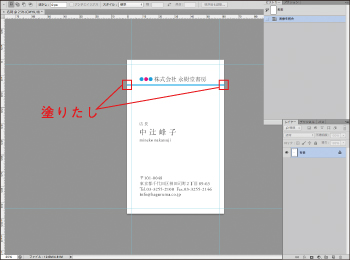

新規でデータ作成する場合2

周囲3mmの位置にガイドを作成し、仕上がりサイズ内におさまるように文字情報などを配置してください。

紙の端にかかるデザインの場合は、必ず仕上がりサイズのガイドの外側まで塗りたしを作成してください。



解像度とカラーモードについて

弊社印刷データ用テンプレートをPhotoshopで開いた際、または新規でPhotoshopデータを作成する際に、印刷・加工方法に合わせてデータの解像度とカラーモードを以下のように設定してください。

解像度とカラーモード1解像度とカラーモード2
1色印刷の場合

オフセット・デジタル印刷の場合



・細い線でデザインされたロゴマークやイラストがあるもの
・名刺や案内状などの文字情報が多いもの

解像度:【600pixel/inch】以上推奨
モード:グレースケール
ビット数:8bit

・左記以外の場合

解像度:【350pixel/inch】
モード:グレースケール
ビット数:8bit



活版印刷・箔・エンボス加工の場合



【活版・箔・エンボスのデータ作成について】も合わせてご確認ください。

解像度:【600〜1200pixel/inch(1200pixel/inch以上推奨)

モード:弊社印刷データ用テンプレートを使用する場合…グレースケール

※カラーモードは最終「モノクロ2階調」に変換して入稿してください。

新規データを作成する場合 モノクロ2階調

ビット数:8bit

2色以上での印刷の場合

オフセット・デジタル印刷の場合



・細い線でデザインされたロゴマークやイラストがあるもの
・名刺や案内状などの文字情報が多いもの

解像度:【600pixel/inch】以上推奨
モード:CMYKカラー
ビット数:8bit

・左記以外の場合

解像度:【350pixel/inch】
モード:CMYKカラー
ビット数:8bit



活版印刷・箔・エンボス加工の場合



【活版・箔・エンボスのデータ作成について】も合わせてご確認ください。

解像度:【600〜1200pixel/inch(1200pixel/inch以上推奨)

モード:弊社印刷データ用テンプレートを使用する場合…CMYKカラー

ビット数:8bit

※RGBモードで入稿された場合・お使いのソフトの機能により RGBからCMYKに変換できない場合

RGBモードのままご入稿いただきますと、弊社にて強制的にCMYKモードに変換いたします。その際、RGBとCMYKでは色の再現領域が異なるため色みが全体的にくすんだようになってしまいます(特に、鮮やかな緑や青によく起こります)。ご理解のほどお願いいたします。


複数加工時のデータの色分けについて

モニター上で鮮やかな色で表示されていた色が、印刷の段階でCMYKに置き換えられると、濁ったくすんだ色になってしまう場合があります。
(特に、鮮やかな緑や青によく起こります。)


複数加工時のデータの色分けについて

モニター上ではきれいに見えていた画像でも、印刷すると粗くギザギザの目立つ画像となります。
文字などは判読が不可能になる場合もあります。



色の設定について

色の設定について

ファイルのカラーモードについては「解像度とカラーモードについて」を参照してください。

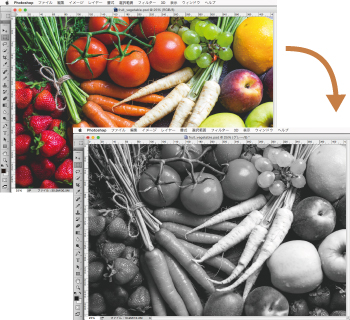

また、フルカラーの画像をグレースケールや1色に変換するには「RGB・CMYKの画像を1色にする方法」を参照してください。



▲「Photoshopのデータで入稿の場合」に戻る



仕上がりサイズの罫線について(弊社テンプレートを使用する場合)

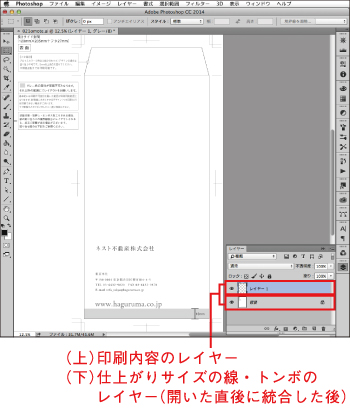

弊社テンプレートを使用する場合1

弊社テンプレートを使用して印刷データを作成される場合、テンプレートをPhotoshopで開くと、仕上がりサイズの線や印刷不可範囲などを記したレイヤーが表示されます。位置の目安としてください。
※開いた直後のこのレイヤーの背景は透明になっています。画像を統合して背景を白くしていただくと文字や線が見えやすくなります。

印刷内容を作成していく場合、この元々あるレイヤーとは別のレイヤーに作成してください。


色の設定について

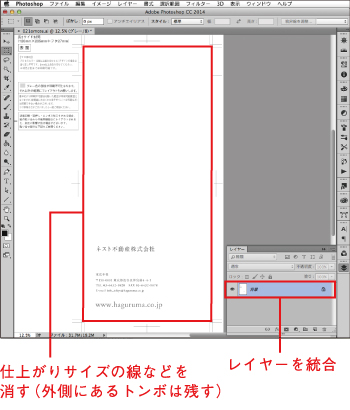

入稿直前の段階で、トンボと左上のサイズの表記を残して仕上がりサイズの線(折り目の線など含む)と印刷不可範囲の表示(グレーの帯部分)を消し、レイヤーを全て統合してください。
これらを消さずに統合してしまうと、作成いただいた内容と一緒に印刷されてしまいます。

なお、画像を統合するとシェイプレイヤーやテキストレイヤーは編集できなくなりますので、統合する前に、修正やサイズ変更に備えて別ファイルをバックアップとして残しておくことをおすすめします。



▲「Photoshopのデータで入稿の場合」に戻る

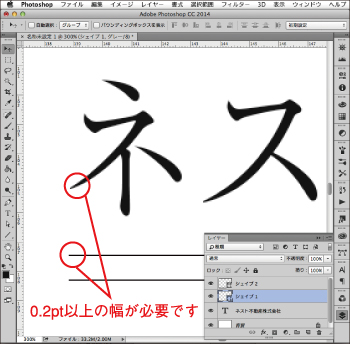

印刷可能な線幅について

色の設定について

印刷で出力可能な線幅は「0.2pt」以上です。
罫線や文字の細い部分などの幅は0.2pt未満になりますと上手く印刷されないことがございます。
幅を0.2pt以上になるよう設定してください。



▲「Photoshopのデータで入稿の場合」に戻る



文字について

色の設定について

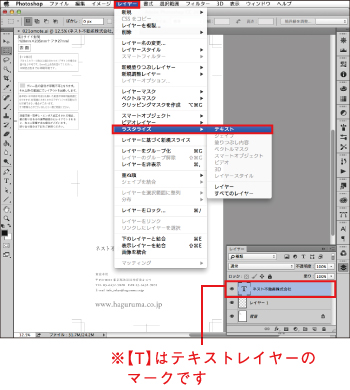

文字情報は、テキストレイヤーを選択し、メニューから【レイヤー】→【ラスタライズ】→【テキスト】を選び文字をラスタライズします。

※文字をラスタライズしないと文字化けの原因となりますので、必ず文字はラスタライズしてください。

※ラスタライズとは、テキストとしてのデータをピクセルの集まりに変換することです。


色の設定について

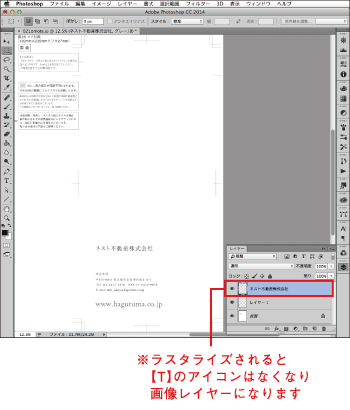

文字がラスタライズされるとテキストレイヤーが通常のレイヤーになり(画像化されます)、文字情報をテキストデータ(ベクトルデータ)として扱えなくなります。
文字の修正やサイズ変更に備えて別ファイルをバックアップとして残しておくことをおすすめします。



▲「Photoshopのデータで入稿の場合」に戻る

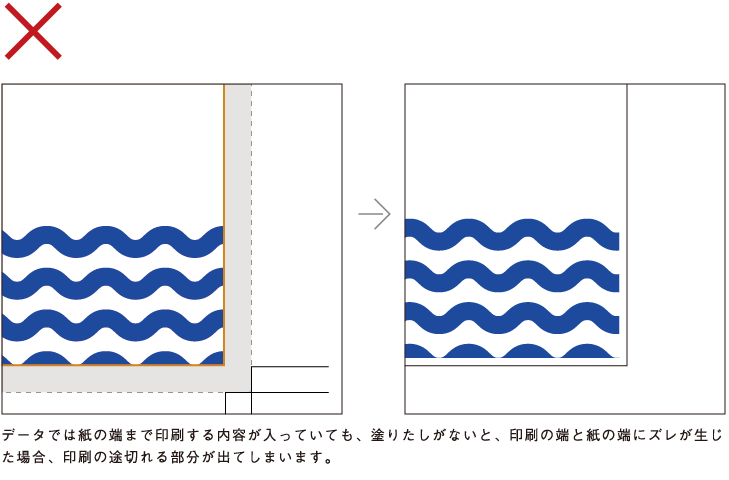

紙の端にかかるデザインについて

印刷可能範囲内で商品の端にかかるデザインの場合、
商品端より外側に3mm長く出るように塗りたしを作成してください。

塗り足しの付け方1

塗り足しの付け方2


端にかかる部分が大きなベタ、また広範囲にかかるデザインの場合、印刷できないこともあります。


フォトショップ入稿データのチェック項目

印刷・加工用のデータは
ご注文完了後にメールでご入稿ください

対応バージョン
Adobe Ilustrator:8.0J / 9.0J / 10.0J / CS / CS2 / CS3 / CS4 / CS5 / CS6 / CC(2017まで)
Adobe Photoshop:5.0J / 6.0J / 7.0J / CS / CS2 / CS3 / CS4 / CS5 / CS6 / CC(2017まで)
お送りいただきたい内容:ご注文番号・お名前・電話番号・Emailアドレス

メールの送り先 webmaster@winged-wheel.co.jp

DropboxやGoogle Driveなどのオンラインストレージサービス(クラウドサービス)での入稿は、
お引き受けしておりませんので予めご了承ください。

印刷範囲について

素材やデザインによって余白の条件が異なる場合があります。
紙の端まであるデザインは、よごれの原因となるため印刷できません。また、印刷方法や紙のサイズにより下図の余白が必要となります。余白が必要な部分にデザインしたい場合は一度ご相談ください。
箔押し・エンボス加工には、通常短辺1辺に10mm、他の3辺に5mmの余白が必要です。  ただし素材やデザインによって条件が異なる場合がございますので一度ご相談ください。

点線の部分
紙の端より5mmの余白
グレーの部分
紙の端より10mmの余白
印刷範囲表

余白が必要な部分にデザインしたい場合は、一度ご相談ください。

ご依頼いただきました印刷内容が以下のケースに該当すると弊社が判断した場合は、
受注後であっても内容の差し替えをお願いいたします。


  • ・著作権や商標権を侵害するおそれがあるもの
  • ・アダルトや児童ポルノ、反社会的な印象を他者に与えるもの
  • ・その他公序良俗に反していたり、他者に不快感を与えるおそれがあるもの
お客さまから依頼された印刷内容によって、弊社がお客さま以外の方から権利の侵害などに基づくクレームを受けた場合や違法行為であるとの指摘を受けた場合、お客さまの責任と費用を持ってかかるクレームから弊社を免責していただくことをご承諾ください。
